1路RS232 485串口电脑控制继电器模块

1路RS232 485串口电脑控制继电器模块

型号：YX-01

一、功能描述

    RS232/RS485 控制继电器模块，可利用电脑通过串口（没有串口的可利用USB 转串口）连接控制器进行对设备的控制，接口采用开关输出，有常开常闭点。

    可以通过自动控制软件设置定时控制，可设置几点几分开，几点几分关，是每天还是按照周几，也可以固定日期和时间，类似智能手机的闹钟操作，软件可自由设置每一路的名称，可以将用户编辑的时间信息以文件的形式处理，方便用户使用。

    可多机连在一块使用，由配置软件或自动控制软件选择模块地址。

    RS232 采用公用DB9 串口接口（采用直通线，非交叉线），电源采用标准DC5.5 圆孔电源座，和接线端子供电，默认供电电压DC12V，满足各种供电接口，并带反接保护，每个输出接口有常开常闭，可控制电压AC250V,电流10A。

    外壳采用专用导轨外壳安装方便，通讯协议采用校验码校验，干扰等带来的控制器误动作。

    可与PLC、组态软件等产品进行组网。广泛用于智能家居、灯光控制、自动化控制、电机控制、广告控制、自动化测试、洒店宾馆、商场厂房、物连网、工控设备、测试设备、智能管理，集中管理等场合。

二、产品特点

1、 通讯接口：采用RS232 和RS485 两种接口满足各种通讯接口的应用。

2、 电源接口：采用通用5.5mm 通用电源接口和接线端子两种电源接口，满足各种接口需要。

3、 输出接口：采用三端接线端子，公共，常开，常闭，使用起来更加方便灵活。

4、 内部功能：内部控制继电器功能丰富，通讯协议开源。

5、 所有开关都有LED 状态指示，开关状态一目了然（软件上显示开关状态），有电源指示灯。

6、 板载高晶度实时时钟芯片（需要订制），掉电走时精确稳定。

7、 配置标准的工控外壳，背面标准导轨安装槽。

8、 控制器可多个联机使用，可由软件设置地址。

三、技术参数

外形尺寸：81mm*50mm*31mm

防爆性能：不防爆

防水性能：不防水

电源电压：12V（可定制24V 或5V）

电源电流：1A

触点容量：AC220V10A，DC30V10A

输出指示：1个输出指示灯

四、产品默认参数

1、地址：1

2、通信接口：RS232

3、供电电压：DC12V

4、温度传感：不支持

5、通信接口：RS232

五、提供通信协议，测试软件。

模块可能用到的配件：

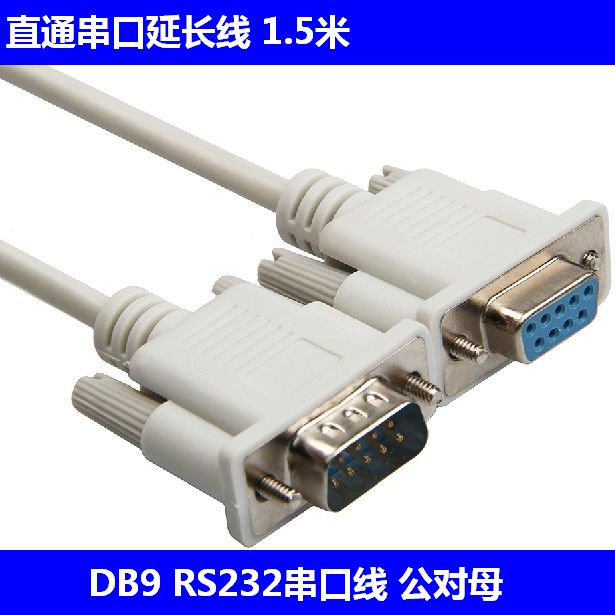

公对母串口线（适合电脑有串口的用户）:

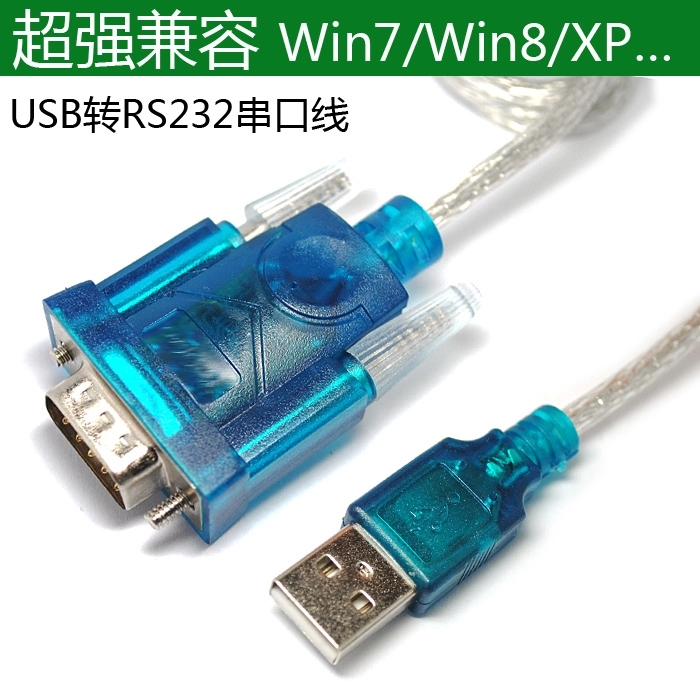

USB转串口线（适合笔记本电脑无串口的用户）：

12V1A电源适配器（必须与模块电压一致）:

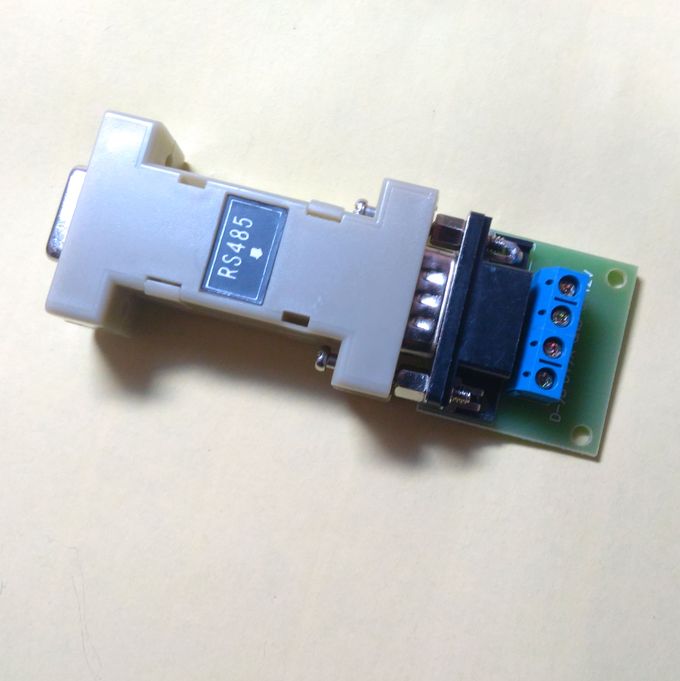

RS232-RS485转换器：
